Tabelas e Cálculos
Cálculos para aplicação da mola PLASTIPRENE® como extrator ou prensa chapa.

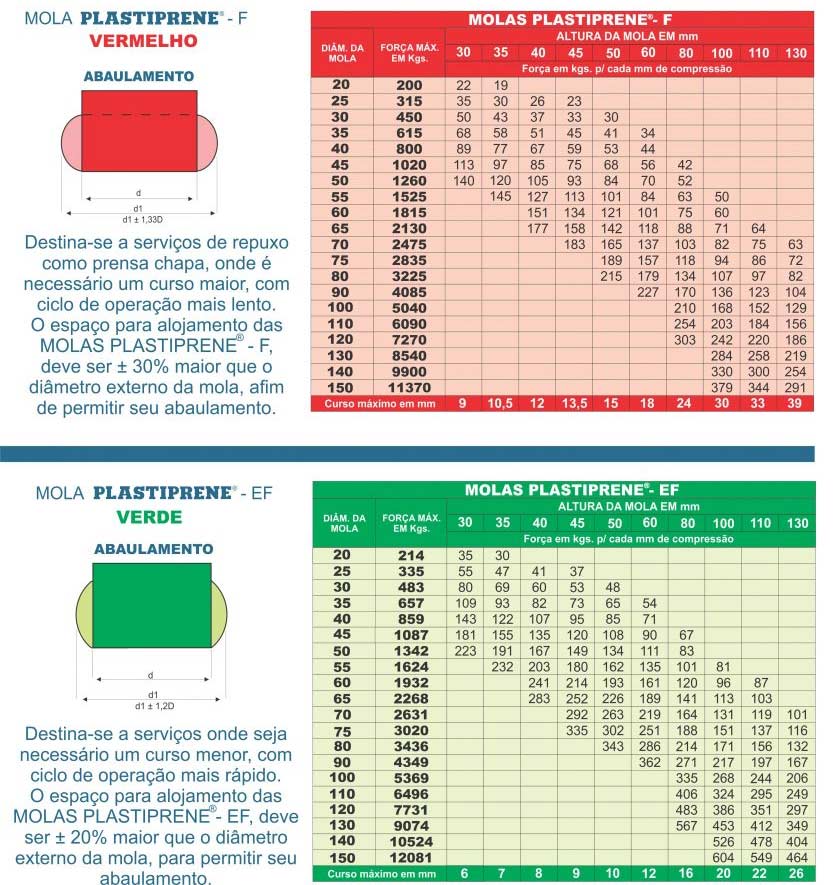

Tabelas guias para cálculos de compressão e forças.
Válidas unicamente para molas PLASTIPRENE® identificadas pela cor e decalcomia.
Faça aqui o cálculo de compressão e força para molas.
0 =
h =
f =
ONDE: Ø é o diâmetro externo da mola, h é a altura da mola e f é força aplicada; ∆h é a deformação em milímetros para a carga aplicada; Condições para que o cálculo possa ser realizado: 1- o diâmetro da mola deve estar 0,4*h< Ø <1,6*h; 2- a deformação calculada deve ser no mámixo de 30% da altura no modelo F e 20% da altura no modelo EF;
